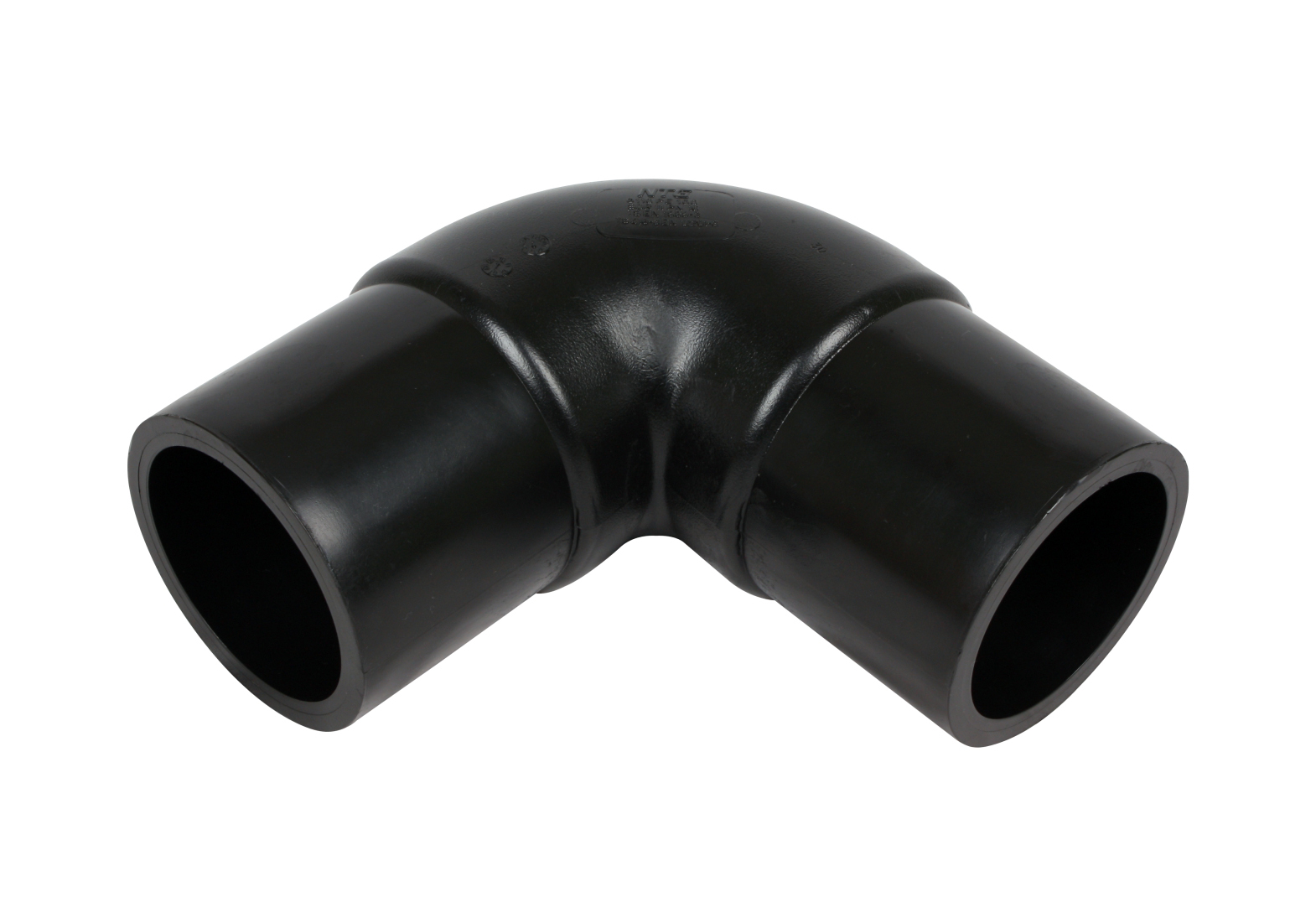

90° ELBOW SPIGOT

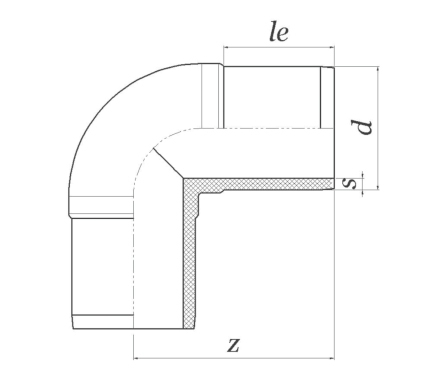

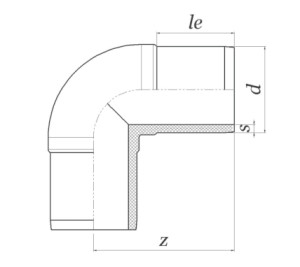

D (MM)	ARTICLE NO	LE (MM)	Z (MM)	S (MM)	WEIGHT (KG)	BOX (PCS)
20	01 117 021 0020	41	63	3,0	0,020	60
25	01 117 021 0025	41	63	3,0	0,029	60
32	01 117 021 0032	44	72	3,0	0,041	50
40	01 117 021 0040	49	80	3,7	0,073	42
50	01 117 021 0050	55	95	4,6	0,128	25
63	01 117 021 0063	63	115	5,8	0,278	30
75	01 117 021 0075	70	130	6,8	0,419	30
90	01 117 021 0090	79	147	8,2	0,654	20
110	01 117 021 0110	82	161	10,0	1,028	12
125	01 117 021 0125	87	174	11,4	1,443	12
140	01 117 021 0140	92	202	12,7	2,134	8
160	01 117 021 0160	98	208	14,6	2,864	4
180	01 117 021 0180	105	222	16,4	3,923	4
200	01 117 021 0200	112	245	18,2	5,953	4
225	01 117 021 0225	120	270	20,5	7,155	2
250	01 117 021 0250	129	292	22,7	9,915	1
280	01 117 021 0280	139	330	25,4	15,475	1
315	01 117 021 0315	150	360	28,6	20,580	1

d (mm)	ARTICLE NO	le (mm)	z (mm)	s (mm)	WEIGHT (kg)	BOX (PCS)
63	01 115 021 0063	63	115	3,8	0,215	30
75	01 115 021 0075	70	130	4,5	0,313	30
90	01 115 021 0090	79	147	5,4	0,469	20
110	01 115 021 0110	82	161	6,6	0,736	12
125	01 115 021 0125	87	174	7,4	1,043	12
140	01 115 021 0140	92	202	8,3	1,484	8
160	01 115 021 0160	98	208	9,5	2,089	4
180	01 115 021 0180	105	222	10,7	2,773	4
200	01 115 021 0200	112	245	11,9	4,328	4
225	01 115 021 0225	120	270	13,4	5,055	2
250	01 115 021 0250	129	292	14,8	7,215	1
280	01 115 021 0280	139	330	16,6	11,875	1
315	01 115 021 0315	150	360	18,7	16,080	1
