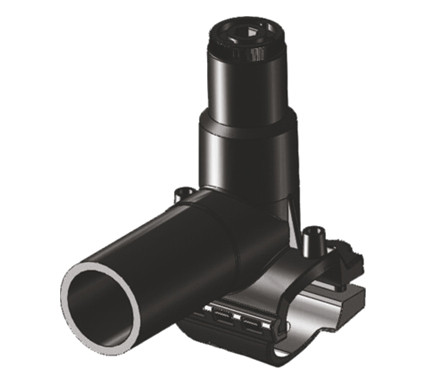

EF TAPPING SADDLE

PE100 Electro Fusion Fittings EF TAPPING SADDLE

5393097d0be569034920770c_slideshow52.jpg 539308be93bd56e12725c37c_slideshow4.jpg

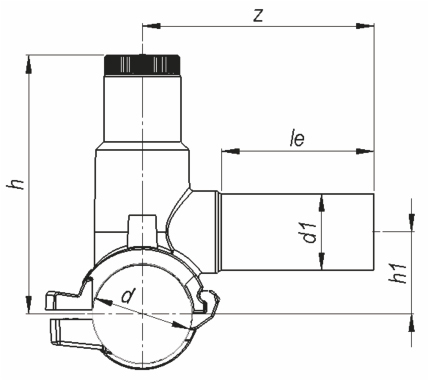

PE100 SDR11 PN 16

D
(MM)		 D1
(MM)		 ARTICLE NO LE
(MM)		 H
(MM)		 H1
(MM)		 Z
(MM)		 WEIGHT
(KG)		 BOX
(PCS)
40 20 01 117 071 0043 67 135 38 104 0,313 20
40 25 01 117 071 0042 75 135 38 114 0,323 20
40 32 01 117 071 0041 76 135 38 114 0,333 20
50 20 01 117 071 0054 64 135 43 105 0,313 20
50 25 01 117 071 0053 75 135 43 113 0,323 20
50 32 01 117 071 0052 76 135 43 117 0,333 20
63 20 01 117 071 0068 75 180 51 116 0,578 20
63 25 01 117 071 0067 75 180 51 116 0,578 20
63 32 01 117 071 0066 76 180 51 117 0,588 20
63 40 01 117 071 0065 86 180 51 126 0,593 20
63 50 01 117 071 0064 92 180 51 138 0,628 20
63 63 01 117 071 0063 107 180 51 149 0,675 18
75 20 01 117 071 0081 75 186 56 113 0,590 15
75 25 01 117 071 0080 75 186 56 117 0,590 15
75 32 01 117 071 0079 76 186 56 118 0,597 15
75 40 01 117 071 0078 82 186 56 126 0,624 15
75 50 01 117 071 0077 92 186 56 140 0,644 15
75 63 01 117 071 0076 107 186 56 152 0,697 15
90 20 01 117 071 0097 75 195 65 120 4,500 12
90 25 01 117 071 0096 75 195 65 120 0,680 12
90 32 01 117 071 0095 76 195 65 120 0,680 12
90 40 01 117 071 0094 85 195 65 136 0,696 12
90 50 01 117 071 0093 92 195 65 148 0,730 12
90 63 01 117 071 0092 100 195 65 160 0,788 12
110 20 01 117 071 0118 75 200 75 120 0,716 10
110 25 01 117 071 0117 75 200 75 120 0,716 10
110 32 01 117 071 0116 76 200 75 126 0,726 10
110 40 01 117 071 0115 84 200 75 140 0,756 10
110 50 01 117 071 0114 92 200 75 156 0,786 10
110 63 01 117 071 0113 100 200 75 165 0,836 10
125 20 01 117 071 0134 75 212 82 120 0,757 8
125 25 01 117 071 0133 75 212 82 120 0,757 8
125 32 01 117 071 0132 76 212 82 129 0,757 8
125 40 01 117 071 0131 85 212 82 143 0,782 8
125 50 01 117 071 0130 92 212 82 160 0,819 8
125 63 01 117 071 0129 100 212 82 170 0,882 8
140 20 01 117 071 0150 75 238 95 125 0,809 6
140 25 01 117 071 0149 75 238 95 126 0,826 6
140 32 01 117 071 0148 76 238 95 134 0,826 6
140 40 01 117 071 0147 85 238 95 150 0,859 6
140 50 01 117 071 0146 92 238 95 164 0,926 6
140 63 01 117 071 0145 100 238 95 182 0,976 6
160 20 01 117 071 0171 75 247 105 124 0,859 6
160 25 01 117 071 0170 75 247 105 127 0,893 6
160 32 01 117 071 0169 76 247 105 141 0,893 6
160 40 01 117 071 0168 85 247 105 156 0,893 6
160 50 01 117 071 0167 92 247 105 171 0,926 6
160 63 01 117 071 0166 100 247 105 185 0,993 6
180 20 01 117 071 0192 75 250 115 127 0,871 5
180 25 01 117 071 0191 75 250 115 127 0,891 5
180 32 01 117 071 0190 76 250 115 143 0,911 5
180 40 01 117 071 0189 85 250 115 160 0,931 5
180 50 01 117 071 0188 92 250 115 175 0,971 5
180 63 01 117 071 0187 100 250 115 192 1,031 5
200 20 01 117 071 0213 75 268 125 126 0,939 4
200 25 01 117 071 0212 75 268 125 137 0,964 4
200 32 01 117 071 0211 76 268 125 146 0,989 4
200 40 01 117 071 0210 84 268 125 160 0,989 4
200 50 01 117 071 0209 92 268 125 173 1,064 4
200 63 01 117 071 0208 100 268 125 194 1,114 4
225 20 01 117 071 0239 75 281 137 125 1,014 4
225 25 01 117 071 0238 75 281 137 130 1,014 4
225 32 01 117 071 0237 76 281 137 148 1,039 4
225 40 01 117 071 0236 83 281 137 165 1,064 4
225 50 01 117 071 0235 92 281 137 181 1,139 4
225 63 01 117 071 0234 100 281 137 195 1,164 4
